Шкафы распределительные силовые серии ШРС

Распределительный шкаф предназначены для приема и распределения электрической энергии в промышленных электроустановках. Силовые шкафы рассчитаны для работы на номинальные токи до 400 А и номинальное напряжение до 380 В в четырех- и пятипроводных питающих сетях с типами заземления системы TN-C, TN-S, TN-C-S, TT по ГОСТ 30331.2-95 (ГОСТ Р 50571.2-94).

Условия эксплуатации

• Высота над уровнем моря до 2000 м.
• Предельные рабочие значения температуры окружающего воздуха от -45°С до +40°С. Относительная влажность окружающего воздуха не более 80% при температуре +15°С.
• Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию с атмосферой типа II по ГОСТ15150-69.
• Группа условий эксплуатации силового шкафа в части воздействия механических факторов внешней среды – М1 по ГОСТ 17516.1-90.
• Рабочее положение распределительного шкафа ШРС в пространстве – установка на вертикальной плоскости с допустимым отклонением от вертикали до 5° в любую сторону.

Конструкция распределительного силового шкафа

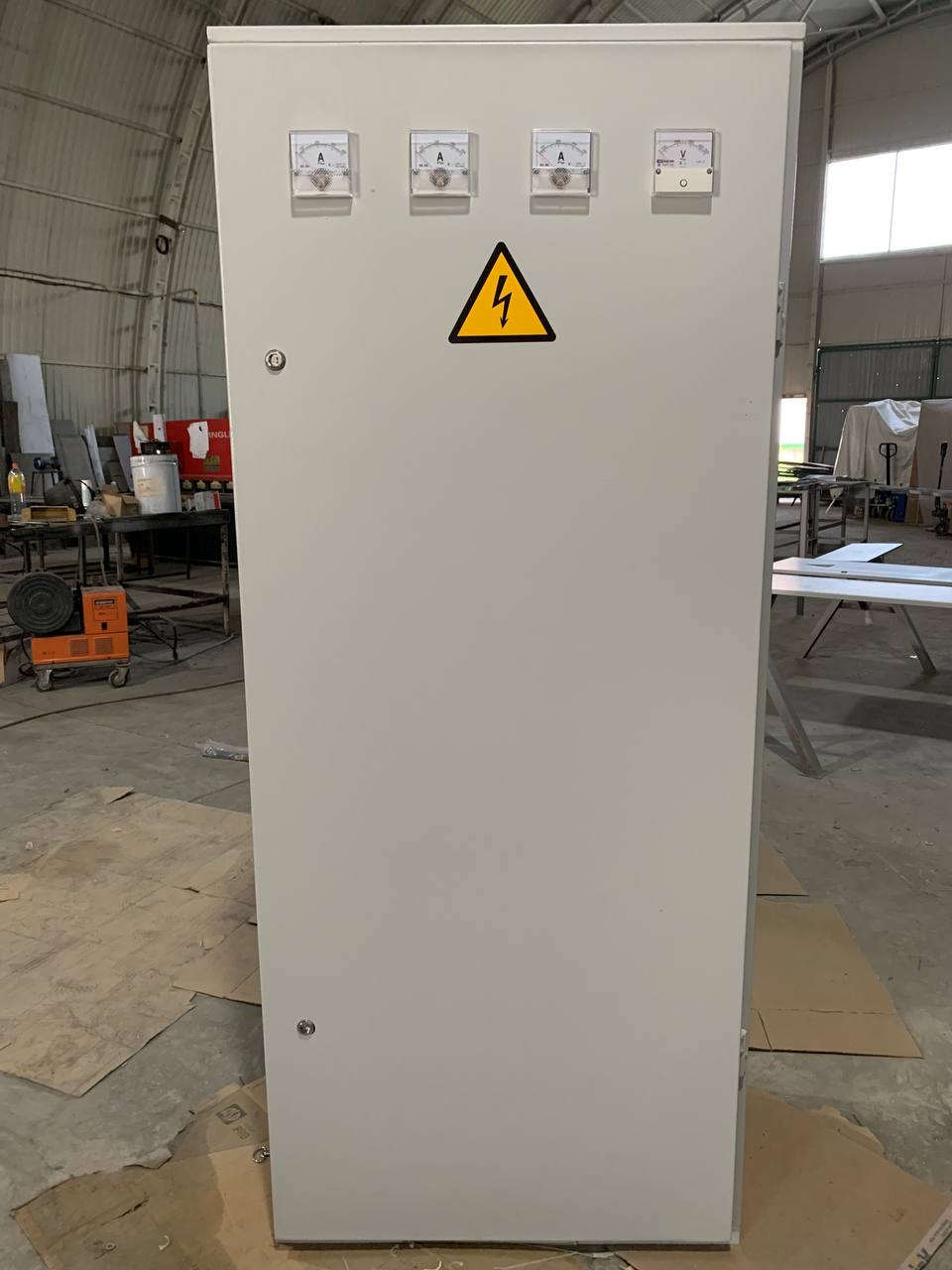

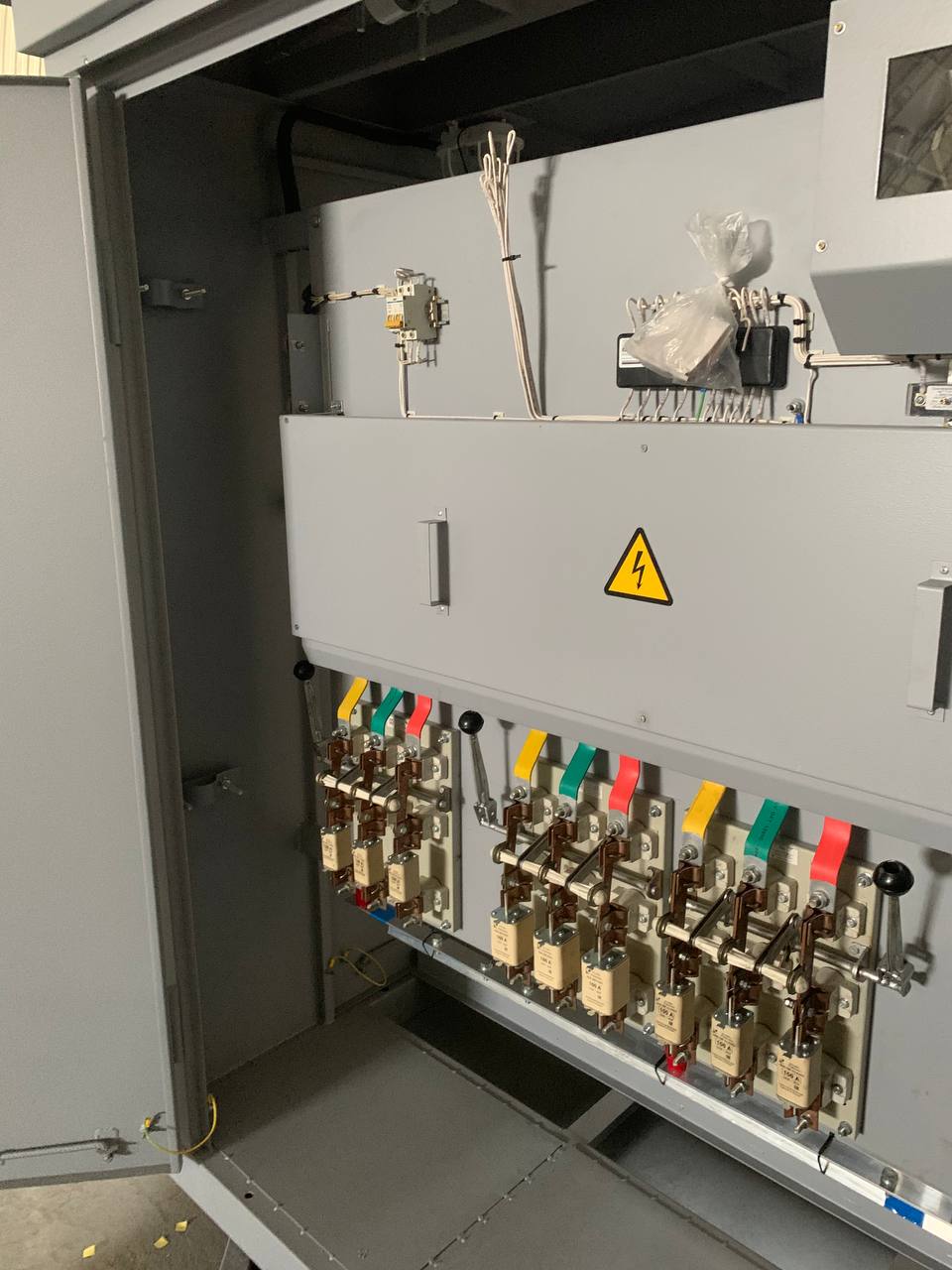

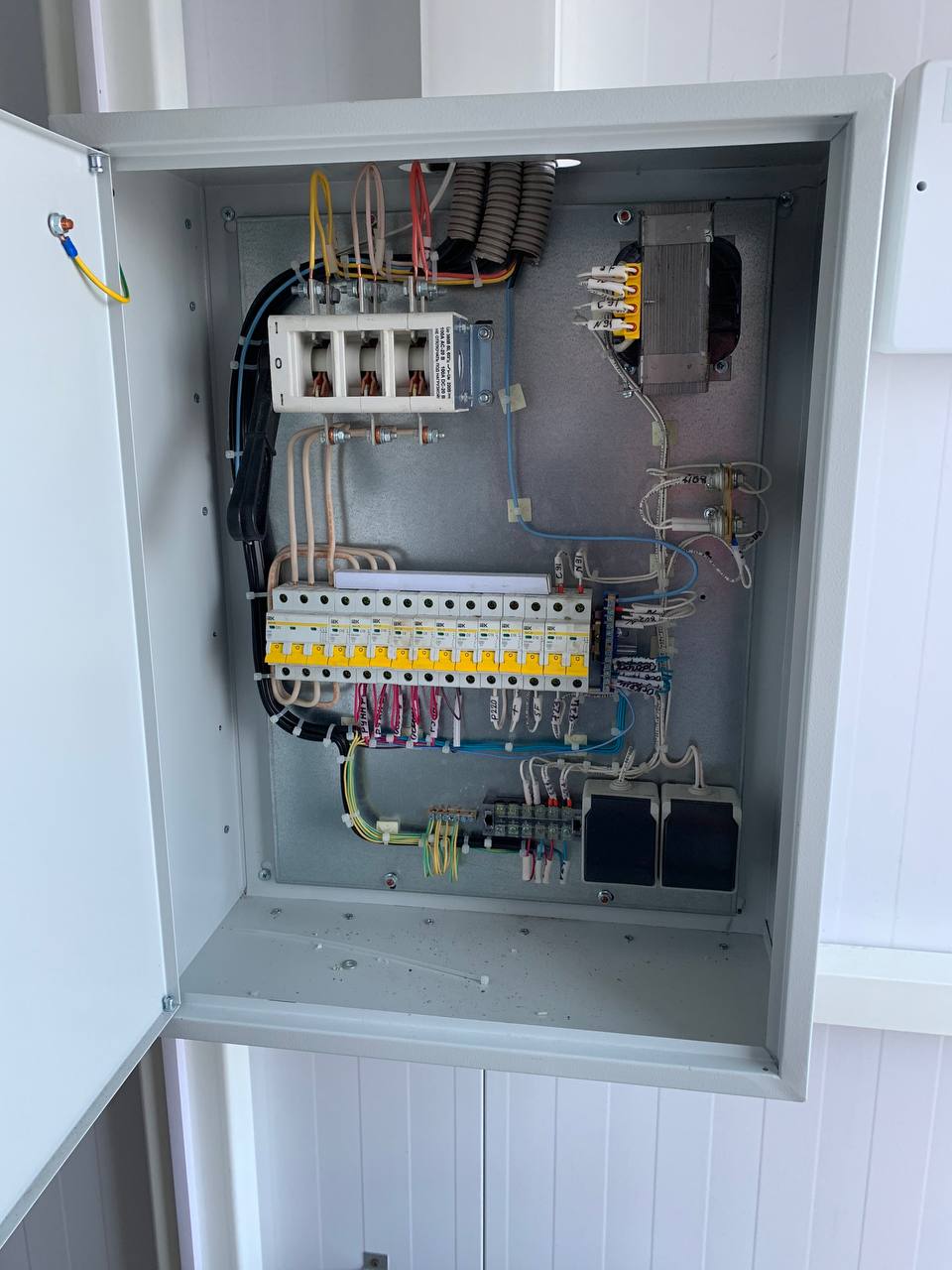

Распределительный силовой шкаф состоит из сборно-разборного бескаркасного металлокорпуса окрашенного эпоксидно-полиэфирной краской (RAL 7035). Внутри ШРС1 на монтажных панелях и рейках установлены рубильник типа ВР-32 и предохранители типа ПН-2, ППН-35, ПП-35, НПН-2. Электрические цепи внутри силового шкафа выполняются при помощи комплекта силовых медных шин. В шкафу ШРС установлены шины N и РЕ. Дверца шкафа запирается на замок.

Ввод и вывод проводов и кабелей предусмотрены снизу и сверху шкафа.

Выдерживаемый ударный ток: при номинальном токе шкафа 250 А – не менее 10 кА; при ном. токе шкафа 400 А – не менее 25кА.

Степень защиты IP21 или IP54.

Распределительные силовые шкафы ШРС предназначены для приема и распределения электрической энергеии. Шкафы рассчитаны на номинальные токи до 400А и номинальное напряжение до 380В трехфазного переменного тока частотой 50 Гц и с защитой отходящих линий предохранителями ППНЗЗ-100 (до 100А), ППН35-250 (до 250А), ППН37-400 (до 400А).

Ввод и вывод проводов и кабелей предусмотрены снизу и сверху шкафа.

— при ном. токе шкафа 250А- не менее 10 кА

— при ном. токе шкафа 400А- не менее 25 кА
